KSG系列矿用干式变压器使用说明书
一、概述
1、产品名称、主要用途及其适用范围
本说明书适用于型号为KSG-(100-1600)/10（6）矿用干式变压器。
KSG-□/10（6）系列矿用干式变压器是具有IP30及以下防护等级外壳且可配高低压开关联合使用的干式变压器。
以下无特殊说明统称为干式变压器。
2、 产品规格型号及其含义

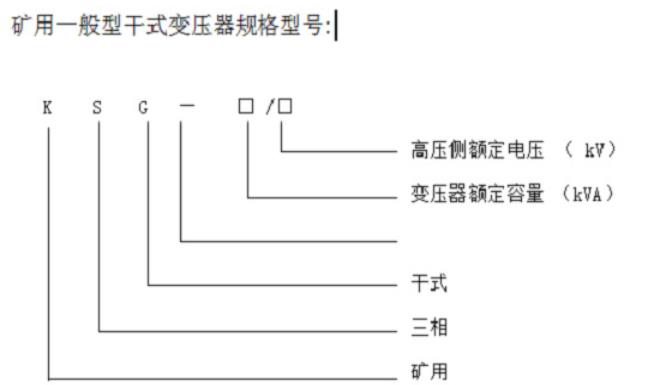

矿用一般型干式变压器规格型号:
3、产品执行下列标准：
GB/T12173-2008 矿用一般型电气设备
GB1094.11-2007 干式电力变压器
GB/T10228-2015 干式电力变压器技术参数和要求
JB/T3955-2006 矿用一般型电力变压器
GB4208-2008 机壳防护等级
GB/T17211-1998 干式电力变压器负荷导则
GB3836.1-2010 爆炸性气体环境用电气设备 第1部分:通用要求
GB3836.2-2010 爆炸性气体环境用电气设备 第2部分:隔爆型“d”
GB1094.l-2013电力变压器第 1 部分 总则
4、 防护型式：箱壳防护
5、安全标志：KA KY.
6、正常使用条件
干式变压器在下列条件下应能正常工作:
a) 海拔高度:不超过1000m；
b) 环境温度：-20℃～+40℃
c) 空气相对湿度不超过95%(+25℃时)；
d) 在无破坏绝缘的气体或蒸汽环境中；
e) 用于无甲烷煤尘爆炸性的环境中。
二、技术参数
1、干式变压器基本参数见表1。
表1
|
型号 |
额定电压 |
联结组 标号 |
空载 损耗W |
负载 损耗(120℃)W |
空载 电流% |
短路阻抗 Uz % |
|
|
高压10（6） kV |
低压V |
||||||
|
KSG-100 |
±2×2.5% |
400 |
Dyn11 |
400 |
1570 |
1.8 |
4 |
|
KSG-200 |
±2×2.5% |
Dyn11 |
620 |
2530 |
1.1 |
4 |
|
|
KSG-250 |
±2×2.5% |
Dyn11 |
720 |
2760 |
1.4 |
4 |
|
|
KSG-315 |
±2×2.5% |
Dyn11 |
880 |
3470 |
1.2 |
4 |
|
|
KSG-400 |
±2×2.5% |
Dyn11 |
980 |
3990 |
1.2 |
4 |
|
|
KSG-500 |
±2×2.5% |
Dyn11 |
1160 |
4880 |
1.2 |
4 |
|
|
KSG-630 |
±2×2.5% |
Dyn11 |
1300 |
5960 |
1.0 |
6 |
|
|
KSG-800 |
±2×2.5% |
Dyn11 |
1520 |
6960 |
1.0 |
6 |
|
|
KSG-1000 |
±2×2.5% |
Dyn11 |
1770 |
8130 |
1.0 |
6 |
|
|
KSG-1250 |
±2×2.5% |
400 |
Dyn11 |
2090 |
9690 |
1.0 |
6 |
|
注：负载损耗值和短路阻抗值为F级绝缘材料参考温度120℃时数值。 |
|||||||
2、干式变压器的绝缘水平按表2规定。
表2
|
额定电压V |
额定短时耐受电压方均根值kV |
额定全波雷电冲击耐受电压（方均根值）kV |
试验时间S |
|
400 |
3 |
— |
60 |
|
10000/6000 |
35/25 |
75/60 |
3、干式变压器绝缘等级及允许温升见表3。
表3
|
变压器额定容量kVA |
100-1250 |
|
绝缘耐热等级 |
F |
|
绝缘系统温度℃ |
155 |
|
箱壳表面温升K |
79 |
|
温度监视报警温度℃ |
125±5℃ |
三、产品结构
矿用一般型干式变压器由单独的干式变压器、壳体和电缆组成一体，作为井下供、变电设备使用，即为矿用干式变压器，矿用一般
型移动变电站用干式变压器即没有配备高低压开关时的中间箱壳部分，箱壳内装有变压器机芯，即绕组部分和铁心部分。
干式变压器的输入电压可适应额定电压+5%至-5%的线路电压。如果需要改变高压输入分接电压时，在确认变压器不带电的状态下，
打开箱体上的高压接线盒盖，按表4改变高压分接板上的连接片位置。出厂时连接片一律在4-5，即额定输入电压10000V上。
表4
|
电压调整率 |
连接片位置 |
输入电压V |
|
+5% |
2-3 |
10500/6300 |
|
+2.5% |
3-4 |
10250/6150 |
|
额定 |
4-5 |
10000/6000 |
|
-2.5% |
5-6 |
9750/5850 |
|
-5% |
6-7 |
9500/5700 |
干式变压器可以用改变联结组别的方法变换输出电压，具体变换范围按表1干式变压器技术参数。在确认变压器“不带电”状态下，打开
变压器低压侧箱盖或手孔盖，将低压连接片按图2示意图联结，即可得到相应的低压输出电压。
干式变压器箱壳用钢板焊接而成，主体侧面加通风孔，以增加散热面。干式变压器箱体下部有四个吊板，当吊起整机时必须同时使用。箱体下部设有滑靴。干式变压器箱体下部设有二个M12外接地螺栓，并有接地符号。
矿用一般型型干式变压器作为非煤矿供电系统中的电气设备，10kV（6kV）高压电往前一级高压配电装置输入到干式变压器一次侧带电，二次感应输出低电压，经独立使用的馈电装置供给设备使用。
四、外形尺寸及重量
10（6）kV级干式变压器（JB/T3955-2006标准）外形尺寸及重量见表5：
表5
|
型号 |
额定容量kVA |
外形尺寸 L×W×H(mm) |
变压器重量Kg |
|
KSG |
100 |
1750×1500×1500 |
1400 |
|
KSG |
200 |
1750×1500×1500 |
1450 |
|
KSG |
250 |
1750×1500×1500 |
1500 |
|
KSG |
315 |
1750×1500×1500 |
1800 |
|
KSG |
400 |
1750×1500×1600 |
1950 |
|
KSG |
500 |
1750×1500×1600 |
2100 |
|
KSG |
630 |
1750×1500×1750 |
2300 |
|
KSG |
800 |
1750×1500×1750 |
2500 |
|
KSG |
1000 |
1900×1500×1970 |
3000 |
|
KSG |
1250 |
2000×1500×1970 |
3600 |
